总線系統

Profibus

芯數及截面積 [mm²]

(2x0.25)C

芯線組

(2 x 0.25)C

顔色識别

紅色，綠色

外徑最大

8.5 毫米

铜指數

25 千克/千米

重量

75.0 千克/千米

最小彎曲半徑，拖鍊（系數）

12.5 x d

拖鍊最小彎曲半徑

106.3 毫米

最小彎曲半徑，柔性（系數）

10.0 x d

最小彎曲半徑，柔性

85.0 毫米

最小彎曲半徑，固定（系數）

7.0 x d

最小彎曲半徑，固定

59.5 毫米

温度，拖鍊最小

5 °C

温度，拖鍊最大

70 °C

温度，柔性

-5 °C至+70 °C（符合EN 60811-504标準）

温度，固定

-15 °C至+70 °C（符合DIN EN 50305标準）

v最大，架空

3 m/s

v最大，滑動

2 m/s

a最大

30 m/s²

行程

达20米的行程

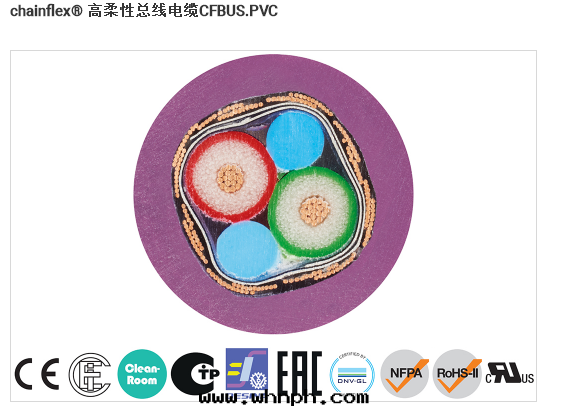

導體

细線絞合導線，以裸铜線制成，特别抗彎曲（符合 DIN EN 60228 标準）。

芯線絕緣

机械高質量TPE混合物（符合总線規範）

芯線結構

符合总線規格标準

芯線識别

符合总線規格标準。

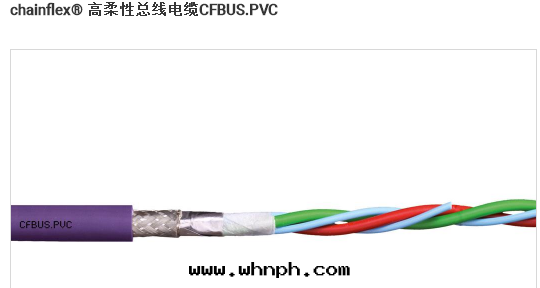

总屏蔽

高度抗彎曲的鍍锡铜丝編織。 覆蓋線性約55%，光學約80%。

外護套

低粘性、耐油的 PVC 基混合材料，符合拖鍊要求（符合 EN50363-4-1 标準）。

護套顔色

丁香紅色（類似RAL 4001）

波阻抗

150 Ω

額定電壓

50 V

測試電壓

500 V

4.3.2.1級
4：采用特殊設計、适用于在拖鍊中持續運動的電缆（中等負载，半徑不低于7.5 x d，速度达3米/秒）
3：行程距離长达20米
2：耐油（符合DIN EN 50363-4-1标準）
1：無扭轉

抗UV

中等

耐油性

耐油（符合 DIN EN 50363-4-1 标準）

阻燃

符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标準

無矽

不含会影響塗料附着力的矽（符合PV 3.10.7 – 1992版标準）。

UL/CSA

型号1598和2571，30V，80°C

NFPA

符合NFPA 79-2012第12.9章的标準

EAC

經認證編号TC RU C-DE. ME77.B.01218

CTP

經認證編号C-DE. PB49.B.00416

無铅

符合2011/65/EU（RoHS II）标準

CEI

符合CEI 20-35标準

無塵室

符合ISO 1級标準。外護套材料符合CF240.02.24标準，通过IPA依照标準14644-1進行的測試

CE

符合2014/35/EU标準
