應用要求: 用于高負载 外護套: PUR 总屏蔽 耐油性: 耐油（符合 DIN EN 50363-10-2 标準） 防刻痕 耐水解和微生物 阻燃 無鹵素 無矽 不含 PVC 抗UV chainflex® 高柔性電缆等級: 5.5.3.1
| 往返運動* | 500 万 | 750 万 | 1,000 万 | ||||
|---|---|---|---|---|---|---|---|
| 温度， | v 最大[米/秒] | 最大加速度 | 行程距離 | 最小彎曲半徑 | 最小彎曲半徑 | 最小彎曲半徑 | |
| 從/至[°C] | 架空 | 滑行 | [m/s2] | [m] | [系數 x d] | [系數 x d] | [系數 x d] |
| -25 / -15 | 10 | 11 | 12 | ||||
| -15 / +70 | 5 | 3 | 50 | ≤ 100 | 7.5 | 8,5 | 9,5 |
| +70 / +80 | 10 | 11 | 12 | ||||

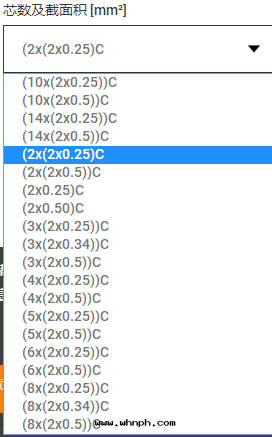

| 芯數及截面積 [mm²] | (2x(2x0.25)C |
| 外徑最大 | 6.0 毫米 |
| 铜指數 | 23 千克/千米 |
| 重量 | 38.0 千克/千米 |
| 絞合方式 | 对絞芯线 |
| 最小彎曲半徑，拖鍊（系數） | 7.5 x d | |
| 拖鍊最小彎曲半徑 | 45.0 毫米 | |
 | 最小彎曲半徑，柔性（系數） | 6.0 x d |
 | 最小彎曲半徑，柔性 | 36.0 毫米 |
 | 最小彎曲半徑，固定（系數） | 4.0 x d |
 | 最小彎曲半徑，固定 | 24.0 毫米 |
| 温度，拖鍊最小 | -25 °C | |
| 温度，拖鍊最大 | 80 °C | |
 | 温度，柔性 | -40 °C至+80 °C（符合EN 60811-504标準） |
 | 温度，固定 | -50 °C至+80 °C（符合DIN EN 50305标準） |
 | v最大，架空 | 5 m/s |
 | v最大，滑動 | 3 m/s |
 | a最大 | 50 m/s² |
 | 行程 | 达100米的行程 |
 | 導體 | 特殊高柔性設計的精细裸铜多股线 |
 | 芯线絕緣 | 高機械性能TPE混合物 |
 | 芯线結構 | 以短节距絞合的2个芯线，芯线对线還以短节距长度絞合。 |
 | 芯线識别 | 顔色代碼符合 DIN 47100 标準 |
 | 內護套 | 包裹在外层的箔材 |
 | 总屏蔽 | 高度抗彎曲的鍍锡铜丝編織。 覆蓋线性約70%，光學約90%。 |
 | 外護套 | 低粘性、無鹵素、高度耐磨的 PUR 基混合材料，符合拖鍊要求（符合 DIN EN50363-10-2 标準）。 |
| 護套顔色 | 窗口灰色（類似RAL 7040） |
 | 額定電壓 | 300/300 V (符合 DIN VDE 0298-3 标準) |
 | 測試電壓 | 1,500 V |
| 分類 | 5.5.3.1級 | |
| | 抗UV | 中等 |
 | 耐油性 | 耐油（符合 DIN EN 50363-10-2 标準） |
| | 海上 | 耐MUD，符合NEK 606 - 2009版标準 |
| | 阻燃 | 符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标準 |
| | 無矽 | 不含会影響塗料附着力的矽（符合PV 3.10.7 – 1992版标準）。 |
| | 無鹵素 | 符合EN 60754标準 |
 | UL/CSA | 型号10493和20233，300V，80°C |
| | NFPA | 符合NFPA 79-2012第12.9章的标準 |
| | DNV-GL | 獲得DNV-GL型檢測認證——證書号：13 655-14 HH |
| | EAC | 经認證編号TC RU C-DE. ME77.B.01559 |
| | CTP | 经認證編号C-DE. PB49.B.00416 |
| | 無铅 | 符合2011/65/EU（RoHS II）标準 |
| | CEI | 符合CEI 20-35标準 |
| | 無尘室 | 符合ISO 1級标準。外護套材料符合CF77.UL.05.12.D标準，通过IPA依照标準14644-1進行的測試 |
| | CE | 符合2014/35/EU标準 |
更多信息：chainflex® 高柔性電缆質保
| 500万次往返運動，-35°C/-25°C和行程距離≤400米时具有最小彎曲系數 | 7.5 x d |
| 500万次往返運動，-25°C/+ 90°C和行程距離≤400米具有最小彎曲系數 | 6.8 x d |
| 500万往返運動，+90°C/+ 100°C和行程距離≤400米时具有最小彎曲系數 | 7.5 x d |
| 750万次往返運動，-60°C/-70°C和行程距離≤400米时具有最小彎曲系數 | 8.5 x d |
| 750万次往返運動，-25°C/+ 90°C和行程距離≤400米具有最小彎曲系數 | 7.8 x d |
| 750万往返運動，+90°C/+ 100°C和行程距離≤400米时具有最小彎曲系數 | 8.5 x d |
| 1000万次往返運動，-35°C/-25°C和行程距離≤400米时具有最小彎曲系數 | 9.5 x d |
| 1000万次往返運動，-25°C/+ 90°C和行程距離≤400米具有最小彎曲系數 | 8.8 x d |
| 1000万往返運動，+90°C/+ 100°C和行程距離≤400米时具有最小彎曲系數 | 9.5 x d |
